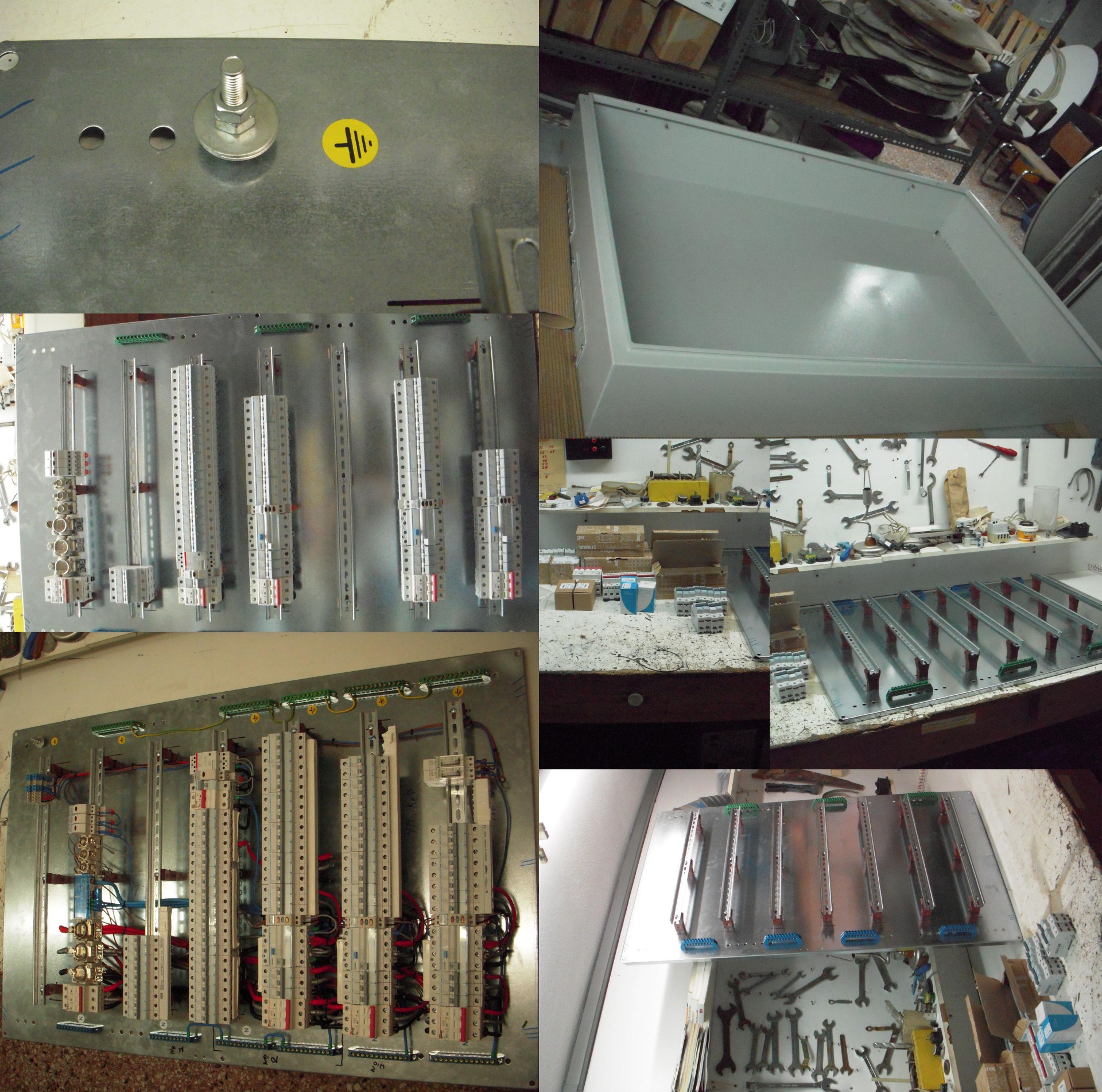

Κατασκευή και τοποθέτηση πίνακα ανάλογα με της ανάγκες και της απαιτήσεις σας.

Σεμινάριο πάνω στο Dobis Domotics : Υπεύθυνος ΠΑΓΩΝΗΣ ΕΥΑΓΓΕΛΟΣ απο την Pagonisystem A.E. FERMAX

Πέμπτη 8 Φεβρουαρίου 2018 , Είσοδος ελεύθερη , Ώρα  18:30 -21:00

 Το νέο μας έντυπο

Γείωση προστασίας

Από τα πιο σημαντικά στοιχεία μιας ηλεκτρικής εγκατάστασης είναι η σωστή γείωση.

Η αγώγιμη σύνδεση όλων των μεταλλικών μερών (μεταλλικά περιβλήματα , βάσεις , σασί , προστατευτικές μεταλλικές περσίδες κ.λ.π ) της κάθε ηλεκτρικής συσκευής είναι απαραίτητη και γίνεται με τον επί μέρους αγωγό γείωσης μέχρι την μπάρα γείωσης στον ηλεκτρικό πίνακα , για την προστασία του χρήστη της κάθε συσκευής . Από την μπάρα γείωσης μέσω του κεντρικού συλλεκτήριου αγωγού , καταλήγουμε στο σύστημα γείωσης που υπάρχει στο ακίνητό μας με τη χρήση διαφόρων συστημάτων όπως:

α) διατάξεις ειδικών ηλεκτροδίων γείωσης

β) θεμελιακή γείωση

γ) ειδικές πλάκες γείωσης , κ.λ.π.

Είναι απαραίτητο κατά διαστήματα να ελέγχονται οι συνδέσεις γείωσης , η συνέχεια των αγωγών γείωσης , καθώς το σύστημα γείωσης που έχει επιλεγεί μετρώντας με ειδικά αντίστοιχα όργανα ( πολυόργανα , γειωσόμετρα , κ.λ.π ) την τιμή αντίστασης γείωσης .

   Βρίσκοντας , λοιπόν , προγενέστερα αρχεία εντόπισα κάτι σχετικό με τη γείωση που είχα γράψει το 1983. Αφορμή τότε είχε σταθεί η άρνηση και η δυσπιστία μιας πελάτισσας μου να κατανοήσει την αξία και τη σημασία της γείωσης για την ασφάλεια της .

   Το κείμενο που σας παραθέτω κανένα άλλο σκοπό δεν έχει παρά να σας επισημάνει τη σημασία της γείωσης για την προστασία όλων των χρηστών του ηλεκτρικού ρεύματος .

   Όσον αφορά τα υπόλοιπα ( τρόποι κατασκευής , τιμές αντίστασης γείωσης , επιλογή διατομών , αγωγών , εξαρτημάτων κ.λ.π , σχετικοί κανονισμοί και διατάξεις ) αφορούν τους εξειδικευμένους τεχνικούς ηλεκτρολόγους μηχανικούς κ.λ.π .

   'Οπως πάντα με την τεχνογνωσία και την εμπειρία μας είμαστε κοντά σας σε κάθε ηλεκτροτεχνική σας ανάγκη. Με το παρόν κείμενο , λοιπόν , ενημερώνουμε όποιον θέλει να γνωρίζει κάτι περισσότερο για τη σημασία και τη λειτουργία της γείωσης .

Σημ. : Ορισμένα από τα αναγραφόμενα στο κείμενο του 1983 είναι βάσει των κανονισμών που ίσχυαν τότε .

 Γείωση προστασίας

Tο ηλεκτρικό ρεύμα είναι φίλος και εχθρός .

Φίλος όταν το καλομεταχειριζόμαστε και σεβόμαστε τους νόμους του .

Εχθρός όταν το κακομεταχειριζόμαστε .

Συνέπειες από την κακομεταχείριση : ζημιές σε συσκευές , υλικά , εγκαταστάσεις , άσκοπη κατανάλωση ρεύματος , πυρκαγιά , ηλεκτροπληξία , ακόμα και θάνατος .

Η ηλεκτρική ενέργεια είναι διάχυτη στο περιβάλλον μας ( π.χκεραυνοί , αστραπές , κ.λ.π ) . Ο άνθρωπος με την έρευνα και την επιστήμη κατόρθωσε να την :

1 . Δαμάσει ( έρευνα , νόμοι φυσικής , επιστήμονες )

2. Παραγάγει ( σταθμοί παραγωγής , γεννήτριες , κ.λ.π)

3. Περιορίσει ( μονωτικά υλικά , συσσωρευτές , κ.λ.π )

4. Κυκλοφορίσει - Μεταφέρει ( αγωγοί , καλώδια , κ.λ.π )

5. Εκμεταλλευτεί ( θέρμανση , φωτισμός , κίνηση , κ.λ.π )

Για την πρακτική εκμετάλλλευση της ηλεκτρικής ενέργειας χρησιμοποιούνται διάφορα συστήματα ( εναλασσόμενο - τριφασικό - μονοφασικό - συνεχές κ.λ.π ) . Διάφορες τάσεις ( υψηλή -μέση -χαμηλή -220V - 110V κ.λ.π ) . Το κάθε ένα έχει πλεονεκτήματα και μειονεκτήματα και το κάθε ένα έχει τους δικούς του νόμους και κανονισμούς .

Ελληνικό δίκτυο χαμηλής τάσεως ηλεκτρικής ενέργειας οικιακών εγκαταστάσεων : μονοφασικό 220V και 50Hz ( με δεδομένα κανονισμών της δεκαετίας του 1970 ) .

Μια ηλεκτρική συσκευή ( π.χ.  μια σόμπα ) για να λειτουργήσει πρέπει να της δώσουμε ηλεκτρικό ρεύμα από μια '' πηγή '' . Στο σπίτι μας έχουμε για '' πηγή '' ηλεκτρικού ρεύματος την πρίζα και από αυτή με ένα καλώδιο τροφοδοτούμε την συσκευή .

Για το ελληνικό ηλεκτρικό δίκτυο ( Δ.Ε.Η. ) και σύμφωνα με τους ελληνικούς κρατικούς κανονισμούς ( υπ. βιομηχανίας , Δ.Ε.Η κ.λ.π ) . Η σόμπα πρέπει να τροφοδοτηθεί από την πρίζα με ένα τριπολικό καλώδιο δηλαδή με ένα καλώδιο που μέσα σε κοινό περίβλημα ( μονωτικό ) βρίσκονται τρείς ανεξάρτητοι μονωμένοι αγωγοί ( συνήθως χάλκινα σύρματα ) .

Τώρα ο κάθε ένας από τους αγωγούς έχει ένα διαφορετικό ρόλο .

1. Ο ένας είναι η φάση (συνήθως χρώματος μαύρο ) . Μεταφέρει το ρεύμα από την πρίζα και τροφοδοτεί την αντίσταση της σόμπας προκειμένου να παραχθεί θερμότητα .

2. Ο δεύτερος αγωγός είναι ο ουδέτερος , συνήθως χρώματος γκρί ( με δεδομένα κανονισμών της δεκαετίας του 1970 ) . Αυτός είναι συνδεδεμένος με το άλλο άκρο της αντίστασης και χρησιμεύει για την επιστροφή του ηλεκτρικού ρεύματος στην πρίζα . Τα δυο αυτά καλώδια φάση και ουδέτερος είναι αυτά που απαιτούνται για να '' ανάψει '' η σόμπα . Είναι καλά μονωμένα μεταξύ τους και με το μεταλλικό περίβλημα της σόμπας ( γιατί εάν πιάσουμε το μεταλλικό περίβλημα το οποίο βρίσκεται υπό τάση - δηλαδή έχει ρεύμα - θα πάθουμε ηλεκτροπληξία).

3. Ο τρίτος αγωγός η γείωση ( συνήθως χρώματος κίτρινου ) . Είναι ο πιο περιφρονημένος αγωγός αλλά ίσως ο πιο σημαντικός για μας . Δεν έχει καμία σχέσει με το ρεύμα . Συνδέει το μεταλλικό περίβλημα της συσκευής (με το οποίο ερχόμαστε συνέχεια σε επαφή ) με τη μεσαία επαφή της πρίζας ( αν υπάρχει ) που και αυτή δεν έχει σχέσει με το ηλεκτρικό ρεύμα . Από τη μεσαία επαφή της πρίζας ξεκινάει ένα καλώδιο το οποίο με κάποιο τρόπο ( πάσσαλο , δίκτυο ύδρευσης , κ.λ.π ) καταλήγει στη γη .

   Τώρα , αν για ένα οποιονδήποτε λόγο το μεταλλικό περίβλημα της συσκευής βρεθεί υπό τάση ( δηλαδή με ρεύμα ) το ηλεκτρικό ρεύμα σε καμία περίπτωση δεν πρόκειται να μας χτυπήσει αλλά θα προτιμήσει τον πιο εύκολο ηλεκτρικά δρόμο της γείωσης μέσω του κίτρινου αγωγού ( που τόσο περιφρονούμε ) , αν υπάρχει βέβαια και είναι σωστά συνδεδεμένος .

  Αιτίες ύπαρξης ηλεκτρικού ρεύματος στο μεταλλικό περίβλημα της συσκευής : σπάσιμο , κάψιμο , φθορά της μόνωσης , νερά , υγρασία , λανθασμένη σύνδεση , βλάβη , παρέμβαση ανειδίκευτων ατόμων , απαρχαιωμένη συσκευή κ.λ.π .

- Η σημασία της καλής γείωσης είναι τεράστια . Καλή γείωση σημαίνει ( σε συνδυασμό με τη σωστή εγκατάσταση ) μεγάλη ασφάλεια και περιορισμό των ατυχημάτων .

- ˈΟλες οι συσκευές που αποτελούνται από μεταλλικές επιφάνειες , οι οποίες υπό κανονικές συνθήκες δεν πρέπει να βρίσκονται υπό τάση , πρέπει να γειώνονται .

- Δεν απαιτείται γείωση σε μη μεταλλικές συσκευές ( μικροσυσκευές από πλαστικό π.χ πιστολάκι , μπλέντερ , πορτατίφ , κ.λ.π ) .

Κατασκευή γείωσης

Για σωστή γείωση μπορούμε να χρησιμοποιήσουμε :

1. Πάσσαλο από γαλβανισμένο σιδεροσωλήνα , κάθετα στο έδαφος μήκους 2 - 3 μέτρων και διατομής σε ίντσες 1 και 1/4 με 2 και 1/2 ενώ σε μεγάλες εγκαταστάσεις ( π.χ υποσταθμοί ) χρησιμοποιείται διάταξη πασσάλων ενωμένων με χάλκινους αγωγούς μεταξύ τους για μεγαλύτερες απαιτήσεις καλής γείωσης .

2. Ειδικές ταινίες χαλκού εντός του εδάφους .

3. Ειδικές πλάκες χαλκού εντός του εδάφους .

4. Το δίκτυο ύδρευσης ( με δεδομένα κανονισμών της δεκαετίας του 1970 ) αν :

                    α. Το επιτρέπει η υδροδότρια εταιρεία στην περιοχή .

                    β. Υπάρχει εκτεταμένο , συνεχές , μεταλλικό και με συνοχή ροή νερού δίκτυο στην περιοχή .

                    γ. Το αποδέχεται η ηλεκτρική εταιρεία ως σύστημα γείωσης .

                    δ. Η τάση τους προς γείωση εγκαταστάσεων δεν υπερβαίνει τα 250V .

- Το έδαφος όσο πιο υγρό και μαλακό είναι στο σημείο της γείωσης ( τεχνητά ηλεκτρόδια ) , τόσο ιδανικότερο για την καλή γείωση .

- Συνίσταται η φύτευση κάποιου φυτού στο σημείο της γείωσης ώστε να ποτίζεται και να κρατάει υγρασία .

Διάλογος ( αυθεντικός με πελάτισσα )

Μια κυρία μου επιστρέφει ένα καλώδιο που είχε αγοράσει για την σόμπα της ως ακατάλληλο και ακολουθεί ο παρακάτω διάλογος :

Κυρία : Το καλώδιο που μου δώσατε δεν είναι καλό. Να μου δώσετε ένα άλλο ( επιτακτικά ) .

Ηλ. : Tι έχει ;

Κυρία : Το φίς του έχει τρία ποδαράκια ενώ η πρίζα μου είναι για δύο.

Ηλ. : Είναι σούκο ;

Κυρία : ˈΟχι είναι για δύο λεπτά ποδαράκια.

Ηλ. : Τότε δεν πρέπει να χρησιμοποιείτε τη σόμπα σας σ'αυτή την πρίζα , γιατί δεν έχει γείωση .

Κυρία : Τι λέτε κύριε μου ; Εγώ τόσα χρόνια σ΄αυτή την πρίζα βάζω την σόμπα μου και δεν έπαθε τίποτε και ανάβει μια χαρά .

Ηλ. : Κυρία μου , δεν σας είπα ότι δεν ανάβει η σόμπα σας αλλά σας λέω ότι είναι επικίνδυνο , δεν έχετε ασφάλεια , γιατί δεν υπάρχει γείωση και πρέπει να αλλάξετε την πρίζα σας , να βάλετε γείωση ή να χρησιμοποιείτε την σόμπα σας σ'άλλη πρίζα που έχει γείωση και αυτή να την έχετε για μικροσυσκευές χωρίς μεταλλικό περίβλημα , π.χ πιστολάκια για μαλλιά , πορτατίφ , κ.λ.π .

Κυρία : Τι λέτε κυριέ μου ; Θα μου βγάλετε την πρίζα μου '' άχρηστη '' ; Πάτε να μου βγάλετε δουλειά , να με βάλετε σε έξοδα ; Σας ξέρω εσάς τους ηλεκτρολόγους . Εγώ θα πάω στον άλλο ηλεκτρολόγο που μου δίνει για την σόμπα μου καλώδιο με φίς που έχει δυο μικρά πoδαράκια.

Ηλ. : Πηγαίνετε !

- Η λήψη της γείωσης στο σπίτι γίνεται ( με δεδομένα κανονισμών της δεκαετίας του 1970 ) από τη μεσαία λήψη της πρίζας ( σε τριπολική πρίζα ) ή από τα πλαϊνά λαμάκια σε πρίζα σούκο . Από εκεί ξεκινάει ένα καλώδιο και μέσω των ηλεκτρικών σωλήνων της εγκατάστασης καταλήγει στον διακλαδωτήρα γείωσης του ηλεκτρικού πίνακα . Και από εκεί με ένα γενικό χονδρό καλώδιο ( κίτρινο ) καταλήγει στο σύστημα γείωσης που έχουμε στην εγκατάσταση μας ( πάσσαλο , πλάκα , δίκτυο ύδρευσης κ.λ.π ) .

- Καλή γείωση συνίσταται από σωστά συνδεδεμένους , προστατευμένους , διακλαδωμένους και ανθεκτικούς αγωγούς ( να μην υπάρχει πουθενά διακοπή ) , κατάλληλα εξαρτήματα (κολάρα , ακροδέκτες ) και τήρηση των σχετικών κανονισμών .

- Την καλύτερη γείωση από πλευράς αντιστάσεως , διαβάσεως , γειώσεως , μας την παρέχει το δίκτυο ύδρευσης , αν πληροί τους όρους που προαναφέραμε , ( μεδεδομένα κανονισμών της δεκαετίας του 1970 ) λόγω προφανώς του μεγέθους του δικτύου .

          Επειδή πιστεύω ότι είμαι καλούτσικος ηλεκτρολόγος έγραψα αυτό το κείμενο περί γείωσης από αντίδραση και μόνο για να μην γίνω κακός ηλεκτρολόγος .

 Και βέβαια απευθύνεται σ'αυτους που δεν έχουν σχέση με τον ηλεκτρισμό .

Η.Κ 25-2-1983
